Ersatzteile
Ventilplatten für Kompressorventile

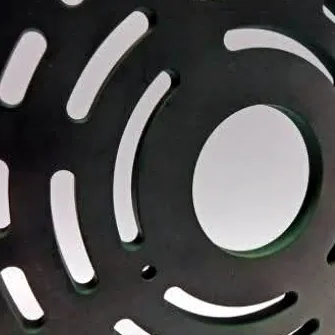

Die Ventilplatte ist das am stärksten belastete Teil eines Kompressorventils: Sie schlägt bei jedem Hub auf Sitz und Fänger und muss dabei dicht bleiben. Werkstoff, Dicke und Geometrie entscheiden über ihre Standzeit. Wir liefern Ventilplatten aus PEEK und Metall für Kolbenkompressoren – gefertigt nach unseren Spezifikationen, nach Ihrer Zeichnung oder nach Muster.
Werkstoffe
- Metall: nichtrostender Stahl, für hohe Temperaturen und Differenzdrücke.
- PEEK: geringere Masse, dadurch weniger Aufprallenergie auf Sitz und Fänger. Unempfindlicher gegen Schmutzpartikel und Flüssigkeitsspuren im Gas und schonender für den Ventilsitz.
Welcher Werkstoff passt, hängt von Gas, Temperatur und Differenzdruck ab. Die Einsatzgrenzen von PEEK prüfen wir bei jeder Auslegung.
Umstellung von Metall auf PEEK
Eine PEEK-Platte ist leichter als eine Metallplatte gleicher Geometrie. Damit ändert sich das Öffnungs- und Schließverhalten des Ventils – Federkraft und Hub müssen mitgeprüft werden. Wir rechnen das für Ihren Betriebspunkt nach, bevor wir umstellen. Mehr zur Ventilauslegung
Lieferumfang
- Ventilplatten einzeln oder als Satz
- Mit passenden Federn, Dämpferplatten und Federtellern
- Als kompletter Reparatursatz mit Befestigungsteilen
- Für Ventile vieler Hersteller und Baujahre, auch für nicht mehr lieferbare Ventile – passend für Saug- und Druckventile und Rückschlagventil-Einsätze
Häufige Fragen
Woran erkenne ich, dass die Ventilplatten verschlissen sind?
An Rissen oder Ausbrüchen an den Stegen, eingeschlagenen Dichtflächen, sinkender Fördermenge und steigender Temperatur am Ventildeckel.
Halten PEEK-Ventilplatten länger als Metall?
In vielen Anwendungen ja, aber nicht in allen. Bei hohen Temperaturen oder großen Differenzdrücken ist Metall oft die bessere Wahl. Wir entscheiden das anhand Ihrer Daten.
Können Sie Ventilplatten ohne Zeichnung liefern?
Ja. Mit einem Muster oder einem Foto mit Maßen rekonstruieren wir die Platte.
Anfrage mit Zeichnung, Foto oder Typenschild
Schicken Sie uns, was Sie haben – Zeichnung, Muster-Foto, Typenschild oder Betriebsdaten. Wir melden uns in der Regel innerhalb von 24 Stunden an Werktagen.
