Расчёт, проектирование и реверс-инжиниринг

Расчёт поршневых компрессоров

• Термодинамический и газодинамический расчёт одно- и многоступенчатых поршневых компрессоров
• Давление до 500 бар
• Все технические газы, в том числе смеси до 40 компонентов
• Адаптация действующих компрессоров к новым технологическим условиям (газ, давление, расход, частота вращения)
• Выбор материалов с учётом газа, давления и температуры – в том числе для агрессивных и коррозионно-активных газов, например кислого газа с H₂S

Программное обеспечение

Наше расчётное программное обеспечение – собственная разработка специалистов по конструированию поршневых компрессоров. При проектировании клапана мы моделируем его работу в цилиндре конкретного компрессора.

Математическая модель описывает клапан как одномассовую систему, движущуюся под действием газовых сил и сил упругости пружин. Она построена на уравнениях состояния газа, термодинамике тела переменной массы, нестационарном течении газа и динамике запорных элементов (пластин клапана).

Модель позволяет:

• рассчитывать оптимальные газодинамические характеристики в зависимости от геометрии проточной части и высоты подъёма пластин;
• описывать движение пластин с учётом реальной жёсткости пружин, массы подвижных деталей и частоты вращения коленчатого вала;
• определять потери давления и мощности с учётом вида сжимаемого газа, степени повышения давления в цилиндре и скорости поршня.

Собственная разработка клапанов – от режима работы до готового клапана

Мы сами разрабатываем клапаны компрессоров. Отправная точка – всегда конкретные условия эксплуатации: состав газа, давления, температуры, частота вращения и производительность вашего компрессора. На этой основе с помощью собственного ПО мы рассчитываем определяющие параметры:

• Скорость потока и скорость звука в клапане
• Проходное сечение и высота подъёма
• Усилия пружин и характер открытия пластин
• Потери давления и КПД

На этой основе мы конструируем клапан, подбираем материалы пластин, пружин, седла и ограничителя подъёма и выпускаем рабочий чертёж. Так получается клапан, рассчитанный на ваш режим работы, а не только подходящий по присоединительным размерам.

Это относится как к воздуху, так и к сложным технологическим газам, например к водородсодержащим смесям, где низкая плотность газа требует особенно точного согласования пружин и подъёма.

• Модернизация и оптимизация: мы улучшаем существующие клапаны по КПД, ресурсу и удобству обслуживания – например, переходом на пластины из PEEK, где это допускают температура и перепад давления.
• Расчёт стоимости и поставка: от ни к чему не обязывающего коммерческого предложения до готового к установке клапана, изготовленного по нашим спецификациям.

Реверс-инжиниринг и детали на заказ

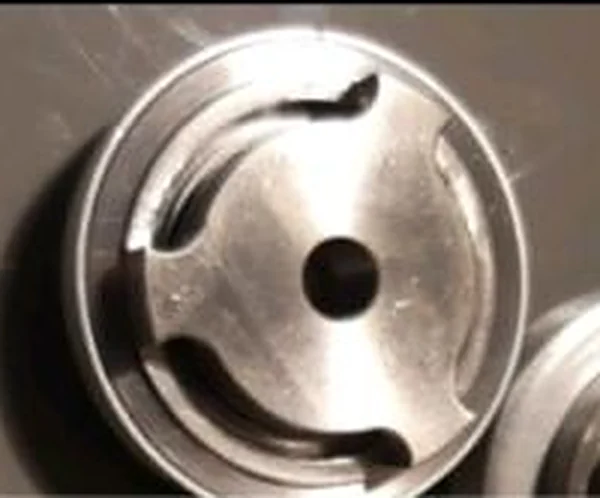

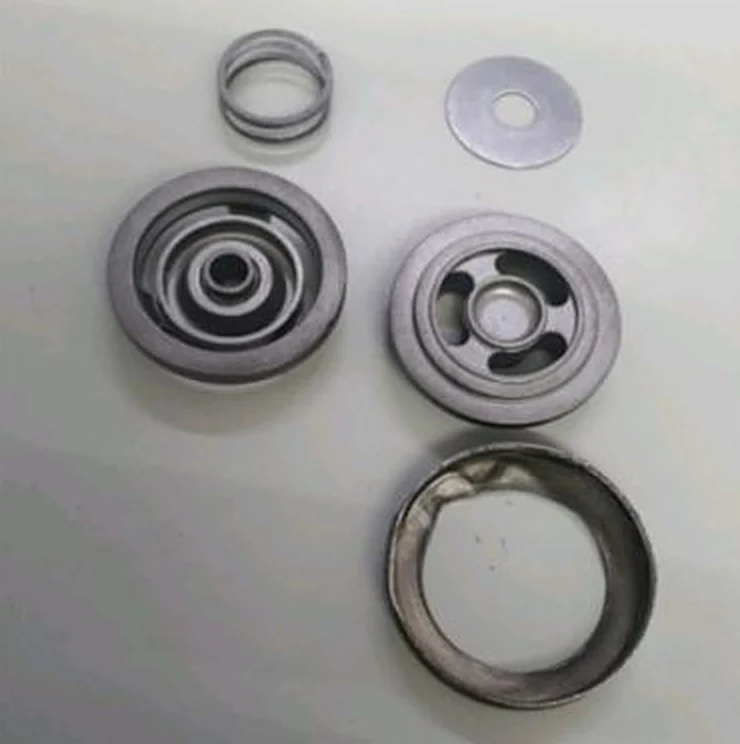

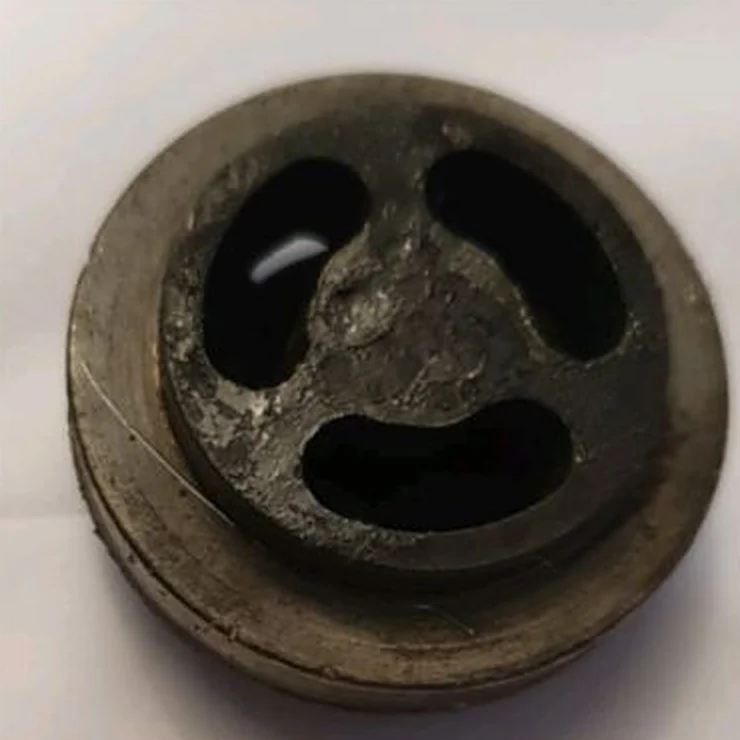

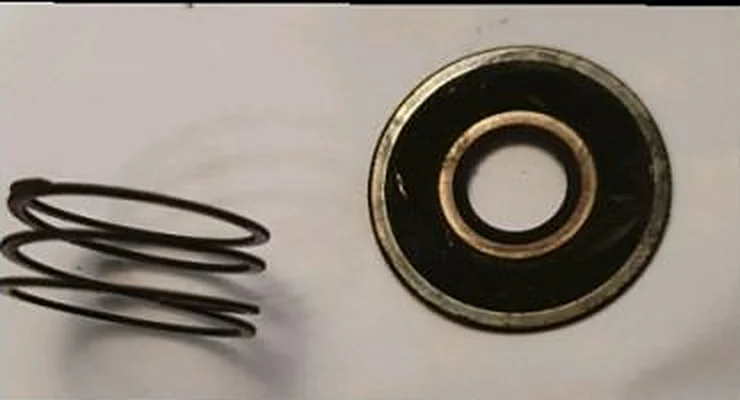

Деталь снята с производства, чертежа нет, производителя больше не существует? Мы обмеряем образец, восстанавливаем геометрию, подбираем материал и изготавливаем деталь – по желанию с техническими улучшениями.

1. Запрос: образец, фото, размеры, чертёж или заводская табличка
2. Анализ и расчёт: геометрия, материал, режим работы
3. Конструирование: рабочий чертёж собственной конструкции или по вашему образцу
4. Изготовление и поставка: отдельная деталь, ремкомплект или готовый к установке узел – с документацией на немецком, английском или русском языке

Для поршневых компрессоров многих производителей

Мы поставляем клапаны и запчасти, подходящие для поршневых компрессоров и клапанов, в частности, HOERBIGER, Ibach, Cozzani, Ariel, Atlas Copco и Borsig. Основа – образцы, размеры, чертежи и ваши рабочие параметры.

Мы не поставляем оригинальные запчасти. Mangione Consulting не является авторизованным партнёром или сервисом названных производителей. Товарные знаки принадлежат их владельцам и используются исключительно для указания назначения наших деталей.
